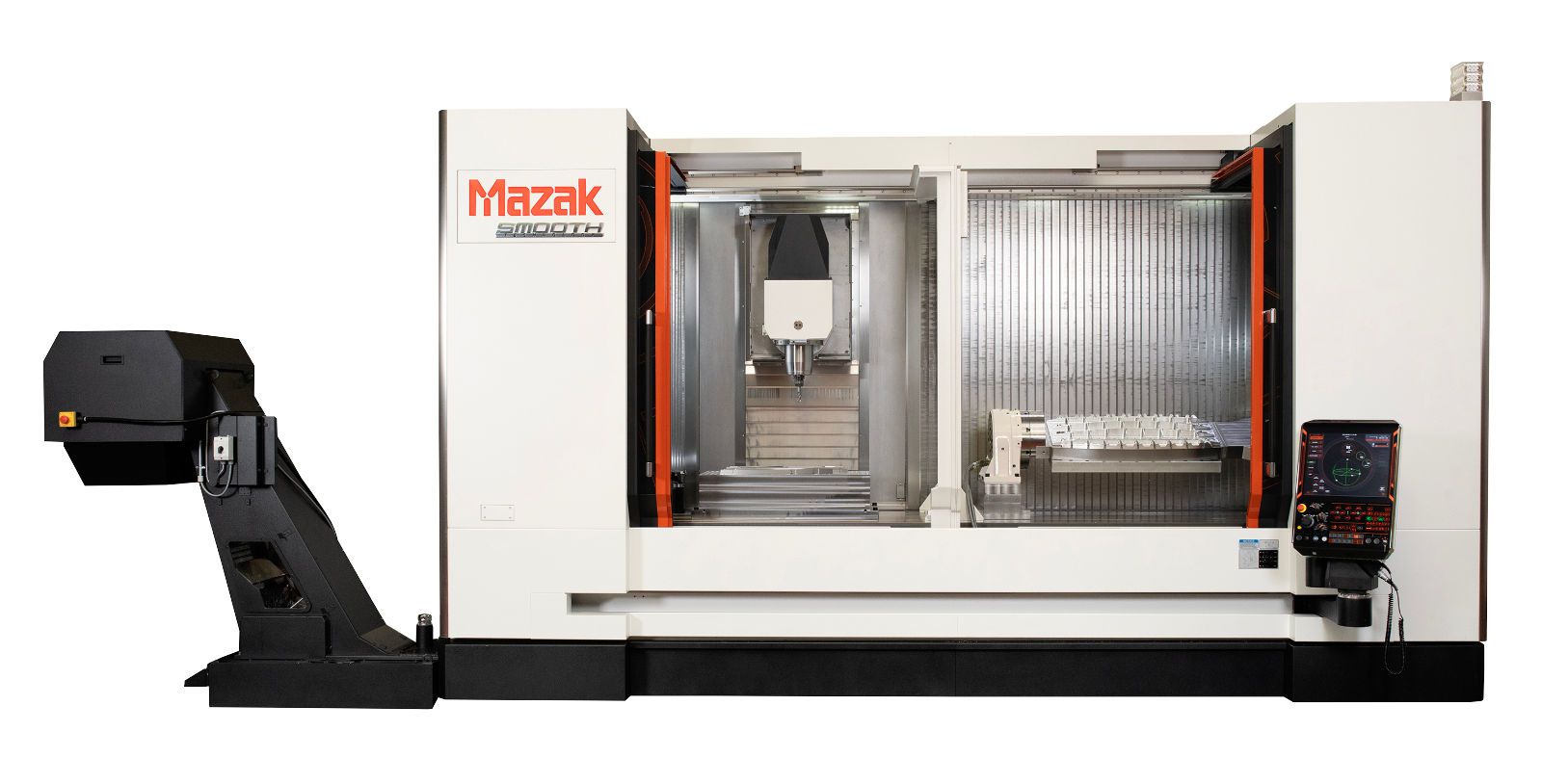

Vertikales Bearbeitungszentrum für die 5-Achsen-BearbeitungDer B-Achsen-Schwenkkopf ermöglicht die 5-Seiten- und die 5-Achsen-Simultanbearbeitung in Kombination mit dem NC-Rundtisch.
maximale Drehzahl der Frässpindel: 18.000 min
Leistung der Frässpindel: 35 kW (50 % ED)
Max. Drehmoment: 168 Nm
| Kapazität | |
| Breite | 2,500 mm |
| Länge | 820 mm |
| Verfahrbereich X-Achse | 2,000 mm |
| Verfahrbereich Y-Achse | 800 mm |
| Verfahrbereich Z-Achse | 720 mm |
| Min. Abstand Spindelnase bis Tischoberkante | 140 mm |
| Max. Abstand Spindelnase bis Tischoberkante | 860 mm |
| Max. Tischbelastung | 1,700 kgf |
| B-Achse | ± 110° |
| Arbeitsspindel: | |
| Steilkegelaufnahme | Steilkegel 40 |
| Max. Drehzahl | 18,000 min-1 |
| Min. Drehzahl | 35 min-1 |
| Nennleistung (100 % Nennleistung Dauerbetrieb) | 26.0 kW |
| Vorschübe: | |
| Eilganggeschwindigkeit X-Achse | 50 m/min |
| Eilganggeschwindigkeit Y-Achse | 50 m/min |
| Eilganggeschwindigkeit Z-Achse | 50 m/min |
| Vorschubgeschwindigkeit X-Achse | 50,000 mm/min |
| Vorschubgeschwindigkeit Y-Achse | 50,000 mm/min |
| Vorschubgeschwindigkeit Z-Achse | 50,000 mm/min |
| Arbeitstisch: | |
| Breite | 2,500 mm |
| Länge | 820 mm |
| Breite der T-Nuten | 18 mm |
| Anzahl der T-Nuten | 7 |
| Abstand der T-Nuten | 100 mm |
| Tischhöhe vom Boden | 870 mm |
| Werkzeugwechsler: | |
| Anzahl Werkzeugplätze (Standard) | 30 |
| Anzahl Werkzeugplätze (Option) | 48 |
| Werkzeugauswahlmethode | beliebig über kürzesten Weg |
| Werkzeugschaft | Steilkegel 40 |
| Bei belegten Nebenplätzen | 80 mm |
| Bei freien Nebenplätzen | 130 mm |
| Max. Werkzeuggewicht | 8 kgf |
| Gesamtgewicht aller Magazinwerkzeuge | 150 kgf |
| Max. Werkzeuglänge | 350 mm |
| Werkzeugwechselzeit (Span zu Span) | 4.7 |
